  • NTK 半导体封装外壳

高温共烧的陶瓷底座,基板

是用耐严苛环境的陶瓷材料制成的

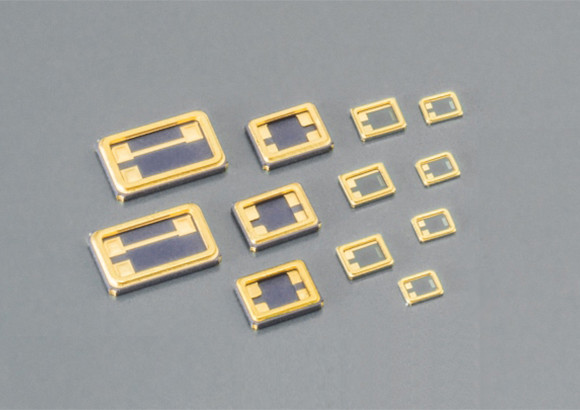

电子元件用的表面贴装的陶瓷底座

适用于以MEMS器件为首的各种各样的表面贴装的电子元件

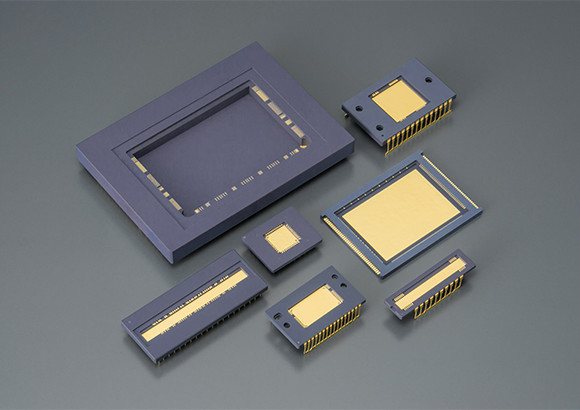

图像传感器用的陶瓷底座

适用于手机,数码相机,工业设备以及医疗器械等场所 利用陶瓷特性的低热膨胀性,抗尘性,耐冲击性, 是用于图像传感器的最佳方案。

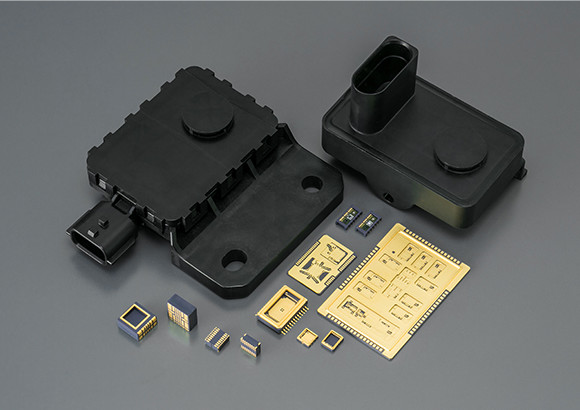

汽车用的陶瓷底座

主要是支援汽车的安全性,行驶性和防范措施

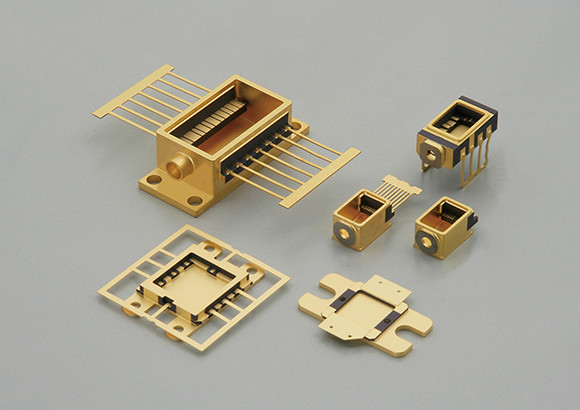

高频率・光学器件用底座

将陶瓷叠层技术和金具接合技术融合,提供微波/ 极高频波通信装置,以及光通信装置用的电气特 性和散热特性极好的底座。

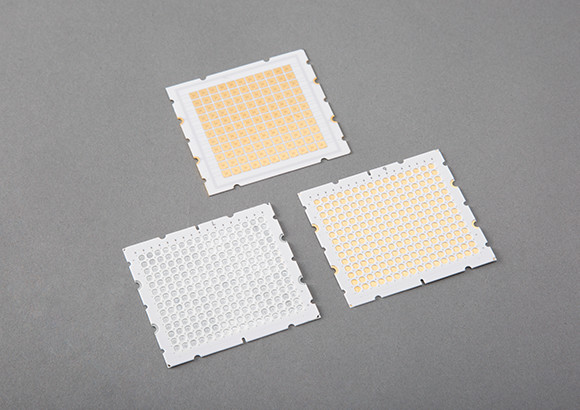

LED用的底座

在【发光效率提升】和【高亮度化】的2大技术课题上, 以陶瓷材料技术和积层线路基板技术作贡献。

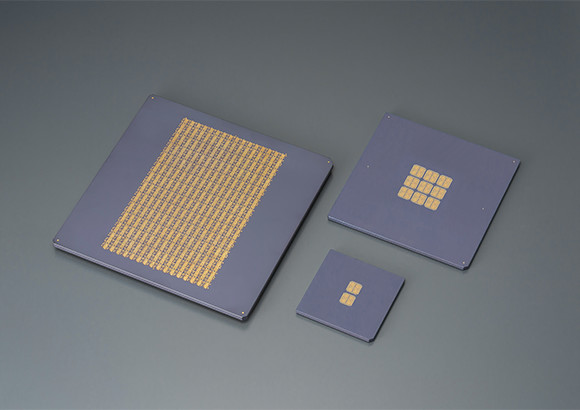

晶圆測試用的探針卡轉接板 (STF)

半导体晶片检测用探针卡使用的窄PIN,多PIN, 以及大型的陶瓷基板。

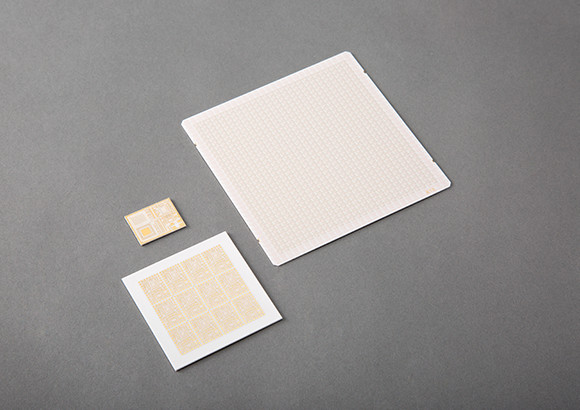

低温烧成的陶瓷基板 (LTCC)

适用于在低电介陶瓷材料上涂银或铜等低电阻导体 的高频率线路基板。
